Реле напруги зазвичай купують уже після того, як згоріла перша одиниця техніки, — і беруть те, що порадили в магазині або в чого більше функцій на дисплеї. Проблема в тому, що головна характеристика цього апарата не бренд і не набір індикаторів, а номінальний струм: реле стоїть у розрив вводу й пропускає крізь себе весь струм квартири чи будинку. Занижений номінал означає перегрів і підгорілі контакти, завищений — зайві витрати. Далі — як визначити потрібний ампераж і за якою логікою виставляють пороги спрацювання.
Що робить реле напруги і чого воно не робить
Завдання апарата просте: постійно вимірювати напругу й вимикати навантаження, коли вона виходить за задані межі, а після нормалізації вмикати назад із витримкою часу. Усе інше — не його робота.
Плутанина тут виникає постійно, тому варто розмежувати чітко. Реле не обмежує струм — це робота автоматичного вимикача, не захищає від витоку на землю — це функція ПЗВ чи дифавтомата, і не вирівнює напругу — підняти просілі 190 В до норми здатен лише стабілізатор.
Точка відліку для налаштувань задана нормативом. За ДСТУ EN 50160 напруга в мережі може відхилятися від номіналу на ±10%, тобто для 230 В робочий коридор становить 207–253 В. Усе, що виходить за ці межі, — привід для відключення. До речі, саме тому в старих джерелах фігурують 220/380 В: Україна офіційно перейшла на номінал 230/400 В лише з 1 липня 2025 року.
Головна помилка — вибирати реле «за площею будинку»
Найпоширеніша хиба під час вибору звучить так: «у мене будинок 120 квадратів, порадьте реле». Метраж, кількість кімнат і навіть сумарна потужність техніки в кіловатах не є прямим критерієм. Номінал реле визначає струм вводу.
Орієнтир беруть від ввідного автоматичного вимикача — саме він задає, який тривалий струм фізично може текти через реле. Звідси й практичне правило: номінал реле має бути не меншим за номінал ввідного автомата, а краще з запасом на один ступінь.
Логіка тут суто теплова. Автомат на 40 А здатен годинами пропускати свої 40 А, не спрацьовуючи, — це його нормальний режим. Якщо в цей самий ланцюг поставити реле на 32 А, воно працюватиме за межами власної теплової здатності: контактна група грітиметься, клеми поступово підгорятимуть, а в найгіршому разі контакти зваряться й апарат перестане розмикатися. Варто одразу зазначити: це інженерна практика підбору за тепловою стійкістю, а не окремий пункт нормативу.
Таблиця підбору: від ввідного автомата до номіналу реле
Щоб не рахувати нічого вручну, достатньо звірити свій ввідний автомат із таблицею.
| Ввідний автомат | Номінал реле | Типовий об’єкт |
| 25–32 А | 32–40 А | Квартира без електроплити та бойлера |
| 32–40 А | 40–63 А | Квартира з електроплитою, невелика дача |
| 40–50 А | 63 А | Приватний будинок із бойлером і насосом |
| 63 А | 63–80 А | Будинок із потужним навантаженням |
| понад 80 А | реле + зовнішній контактор | Великий ввід, майстерня |

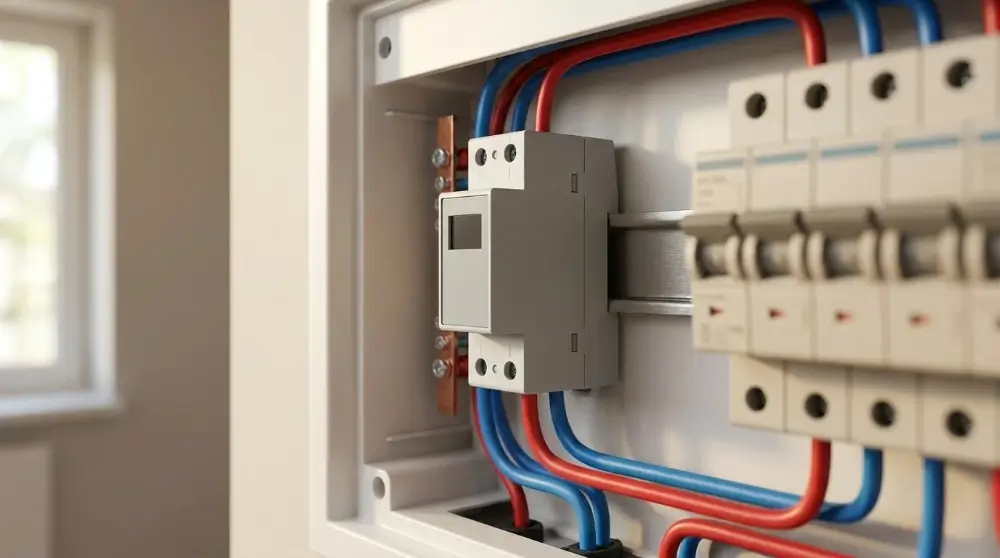

Побутові реле напруги випускають саме такими ступенями — 32, 40, 63 і 80 А, тож підібрати апарат під конкретний ввід зазвичай нескладно: достатньо звірити номінал ввідного автомата з таблицею й переглянути модельний ряд у каталозі виробника. Усі чотири номінали виконані у двополюсному корпусі на DIN-рейку, тобто розривають одночасно фазу й нульовий провідник, розраховані на однофазну мережу й мають ступінь захисту IP20 із механічним ресурсом від мільйона циклів.
Другий критерій, про який згадують рідше, — переріз кабелю, що фізично влазить у клеми апарата. На вводі 63–80 А це вже 16–25 мм², і клеми мають бути розраховані на такий провідник, інакше саме з’єднання стане слабкою ланкою.
Коли прохідного реле замало і потрібен контактор
Побутові реле напруги працюють як прохідні апарати: увесь струм навантаження йде крізь їхню контактну групу. Саме тому стеля тут — приблизно 63–80 А, і виходити за неї не можна.
Якщо ввідний автомат розрахований на 100 А і більше, прохідне реле в цьому ланцюзі — технічно неправильне рішення: його контакти не розраховані ні на такий тривалий струм, ні на аварійні режими відповідного рівня. Правильна схема виглядає інакше: реле напруги керує котушкою контактора, а весь силовий струм комутує вже контактор потрібного номіналу. Реле в такій зв’язці лишається «мозком», який лише вимірює й дає команду.
Той самий підхід виправданий і на менших струмах, якщо в господарстві є потужні двигуни — свердловинний насос, компресор, зварювальний апарат. Їхні пускові струми в 3–7 разів перевищують номінальні, і комутувати такі кидки краще довірити контактору.
Пороги спрацювання: чому «найвужче» не означає «найкраще»
Після монтажу залишається виставити межі, за якими реле вимикатиме навантаження. Логіка тут двостороння: нижній поріг захищає передусім двигуни — компресор холодильника, насос, кондиціонер, — бо при просадці напруги вони перегріваються; верхній рятує електроніку від перенапруги.
Відштовхуватися варто від нормативного коридору 207–253 В, звужуючи його лише за реальної потреби, а не «про всяк випадок». Занадто вузькі межі в слабкій мережі перетворюють життя на низку постійних відключень, і ресурс апарата витрачається намарно. Занадто широкі — навпаки, дозволяють небезпечним значенням дійти до техніки.
Окремо налаштовують затримку повторного ввімкнення: після відновлення напруги компресори не повинні стартувати миттєво й одночасно, а холодильному обладнанню потрібен час на вирівнювання тиску. Конкретні значення уставок залежать від моделі й характеру навантаження, тож їх узгоджують з інструкцією виробника та електриком.
Типові помилки під час встановлення
Найдорожча помилка — поставити реле після групових автоматів. У такій схемі воно захищає лише одну лінію, тоді як решта будинку лишається без нагляду; місце апарата — на вводі.
Друга за поширеністю — брати номінал «під сьогоднішнє навантаження», не враховуючи, що за рік з’явиться бойлер, кондиціонер чи зарядка для електромобіля. Запас на один ступінь закриває це питання відразу.
І остання — вибір апарата за кількістю функцій та індикаторів замість номінального струму. Реле з найдетальнішим дисплеєм, але заниженим номіналом, залишиться слабкою ланкою вводу з усіма наслідками; до того ж воно не замінює ні ПЗВ, ні ввідного автомата — захист від короткого замикання й перевантаження все одно потрібен.
Підбір, монтаж і налаштування реле напруги має виконувати кваліфікований електрик. Роботи у ввідній частині щита пов’язані з ризиком ураження електричним струмом: перед початком обов’язково знеструмте ввідну лінію та переконайтеся у відсутності напруги. Реле напруги не є заміною автоматичного вимикача, пристрою захисного відключення чи дифавтомата — воно виконує окрему функцію контролю напруги й не захищає ні від короткого замикання, ні від витоку струму. Номінальний струм апарата слід підбирати за фактичним струмом вводу з відповідним запасом, а схему щита виконувати згідно з вимогами ПУЕ.
